作業日誌†

↑

2020†

↑

11/16 Rでグラフ内の点にラベルを付ける@R†

text(x,y,"ラベル名", pos=3)
posで点の上下左右のうちどこにラベルを出すか指定(1～4が↓←↑→に対応)

↑

11/13 活かせそうな気がするけど持て余してるネタ†

・Arduinoで和音を鳴らす方法

・Sonic Pi入門

↑

7/9 M5Stackで2値画像(XBitmap)を描く†

方法1:
1. 0と1でドット絵を描く

//例）三角形 (幅11, 高さ6)
00000100000
00001010000
00010001000
00100000100
01000000010
11111111111

2. 8桁(1byte)ごとにコンマで区切って、頭にBと付ける。余ったら0で埋める

               ↓↓0で埋める
B00000100, B00000000,
B00001010, B00000000,
B00010001, B00000000,
B00100000, B10000000,
B01000000, B01000000,
B11111111, B11100000,

3. 各byteごとに、数字の順番を逆にする

//例）B00010111 → B11101000

 <------>   <------>  //逆にする
B00100000, B00000000,
B01010000, B00000000,
B10001000, B00000000,
B00000100, B00000001,
B00000010, B00000010,
B11111111, B00000111,

4. お好みでソースをかけて完成です

(※#includeとかloop()は省略)

//幅と高さ
#define TRIANGLE_W 11
#define TRIANGLE_H 6

//PROGMEMはFlashメモリにデータを格納するための修飾子
const unsigned char PROGMEM XBM_triangle[] = {
  B00100000, B00000000,
  B01010000, B00000000,
  B10001000, B00000000,
  B00000100, B00000001,
  B00000010, B00000010,
  B11111111, B00000111
};

void setup(){
  M5.begin();
  //座標(x, y)に赤い三角形を描く(画像の左上角が(x, y)になる)
  M5.Lcd.drawXBitmap(x, y, XBM_triangle, TRIANGLE_W, TRIANGLE_H, TFT_RED);
}

方法2:
ピクチャとか使ってドット絵描いて、jpg→xbm変換サイトに投げる
　　∧_∧
⊂（#・д・）
　/　　　ﾉ∪
　し―-J　|l| |
　　　　　人ﾍﾟｼｯ!!
　　　　　　　＿＿
　　　　　　　＼　＼
　　　　　　　　￣￣
　　　　　　　　￣￣

↑

2019†

↑

12/12 いつか使うかもしれないArduino小ネタのメモ†

・知らないとソン!? Arduinoの小ネタ色々

↑

5/9 キーマトリクスとアクティブロー回路†

今回はこことここに書いてある内容を実行した。

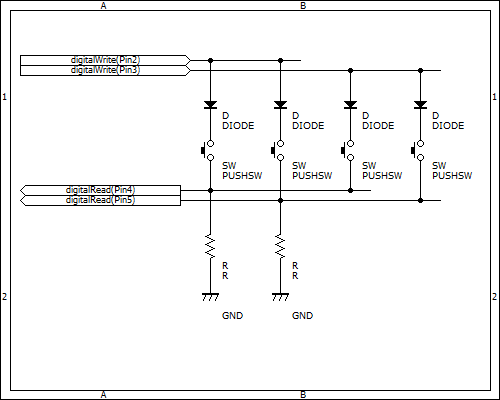

まず前半はキーマトリクスを用いて、認識できるキーを増やした(今回は2x2)。
各スイッチにダイオードを繋げておくのがポイントで、これがないとスイッチを3つ同時に押した際に電流が逆流して、残りの押してないキーが押された判定になってしまう。

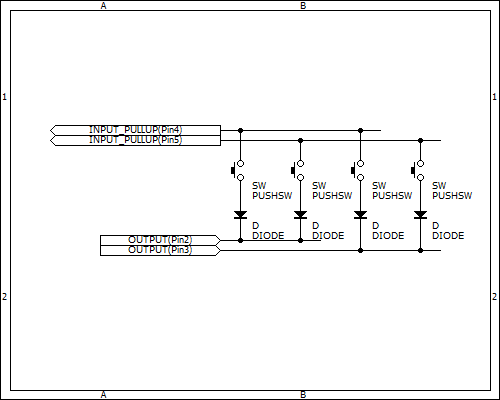

後半は、seeeduino内のプルアップ抵抗を利用することで、上図の2つの抵抗を省略できるようにした。

↑

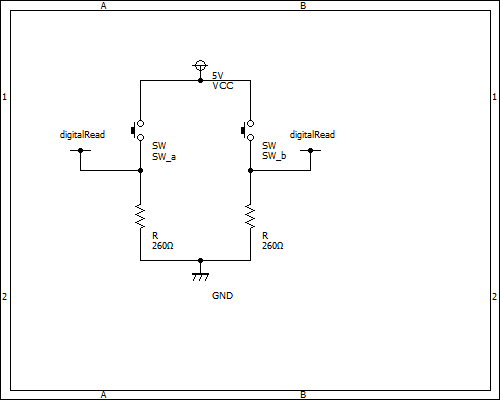

4/17 2キーのキーボード†

とりあえずここまで出来た。次はキーマトリックスでスイッチを増やす。

↑

4/15 マイコンでゲームパッド作る話(下調べまとめ)†

DirectInputとかXInputとかは一旦置いといて、とりあえずキーボードをなぞる方式で実装する予定。

・オリジナルキーボードを作ってみるまとめ
・mhama/M5StackHIDCtrlAltDel

↑

4/15 WSのLEDまとめ†

春休みに遊んでたWS2812B等について。

・FastLEDライブラリの入手先
・解説スライド
 http://cms.db.tokushima-u.ac.jp/DAV/person/S10723/ロボットをつくろう/春夏講座ー前編/Lecture05/slide05appendix.pdf
・６４個のＬＥＤでレインボーカラー。シリアルLEDのWS2812BとArduinoで簡単に実現

↑

2018†

↑

6/25 ArduinoADEの設定メモ†

○seeeduinoの場合...
ボード: "Seeeduino V4(Atmega328P)"
書込装置: "AVRISP mkII"

↑

6/20 GoogleDriveの共有フォルダ†

一度開けば共有されるはず...
merl_shareにOffice等の最新版が置いてあるので更新したい人はどうぞ、とのこと

・merl_share
・merl_ifdl_share

↑

6/6 apkファイルのインストール@oculus Go†

・oculus Goに自作のアプリをインストールする方法

"cd C:\temp\platform-tools"でドライバのあるフォルダに移動(場所は任意の場所でおk)。
"adb devices"で接続状況の確認。
"adb install C:\...\AppName.apk"でapkファイルの場所を指定してインストール。

↑

6/6 apkファイルのビルド@Unity†

Android向けにアプリをビルドしようとすると、
"Unable to list target platforms. Please make sure the android sdk path is correct. See the Console for more details. See the Console for details."
というエラーが出てビルドに失敗した。
Unityのバージョンを2018.1.3f1、JDKを1.8.0_66、SDKのtoolsフォルダを22.0.5にしたら通った。

・SDKのtoolsフォルダの旧バージョン(22.0.5)

↑
