5月24日(木) - 音波遅延実験†

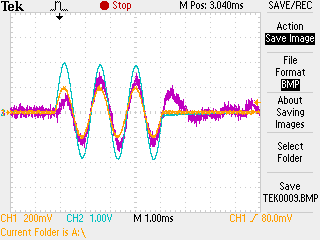

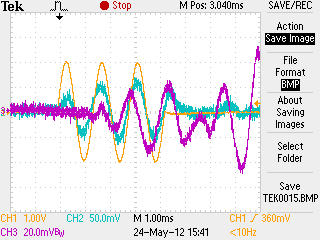

遅延無し（音源の直上にセンサを置いた場合）†

黄 : ファンクションジェネレータ出力
青 : アンプ出力
紫 : センサ出力

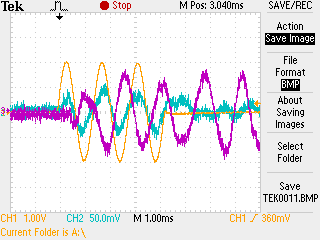

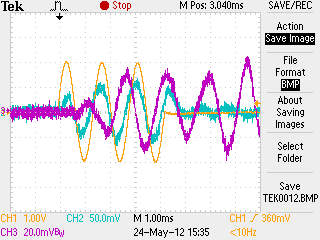

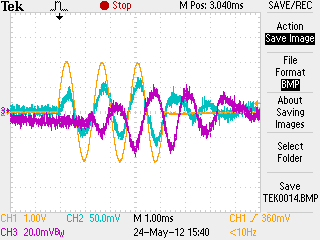

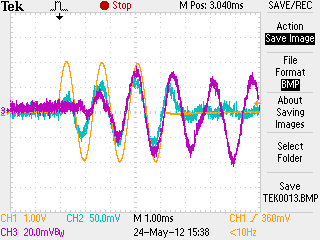

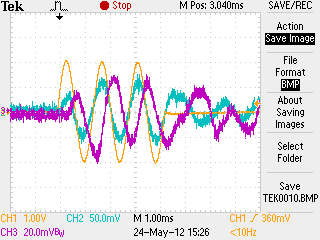

遅延あり†

黄 : アンプ出力
青 : 直上のセンサ出力
紫 : 遠方のセンサ出力

5cm†

10cm†

15cm†

20cm†

25cm†

30cm†

5月23日(水) - ファンクションジェネレータで信号生成†

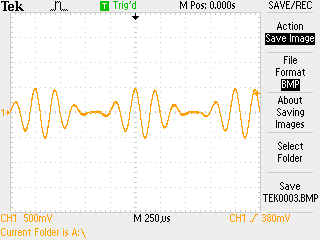

AM信号†

(1)搬送波の周波数や振幅などを選択
(2)[Shift] + [AM] : AMイネーブルにする
(3)[Shift] + [Recall Menu] : AM変調のオプションメニュー
(4)"AM Shape"を選択し[↓]
(5)変調波の選択（正弦波や三角波など）
(6)[Enter]
(7)[Shift]+[Freq] : 変調波の周波数を選択

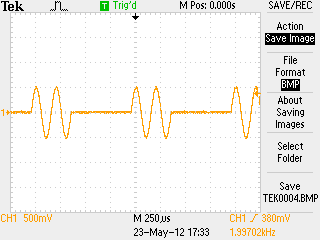

バースト信号†

(1)バースト波形の周波数や振幅などを選択
(2)[Shift] + [Burst] : バーストをイネーブルにする
(3)[Shift] + [Recall Menu] : バーストのオプションメニュー
(4)"Burst Count"を選択し[↓]
(5)バースト時の周期数を選択
(6)[Enter]
(7)[Shift] + [Recall Menu] : バーストのオプションメニュー
(8)"Burst Rate"を選択し[↓]
(9)バーストの周波数を選択
(10)[Enter]

5月11日(金) - Phenitecチップ試作†

■インバータバッファ回路図
■インバータレイアウト
■行デコーダ・列セレクタレイアウト

コメント†
