6月25日(月) - BPF2モジュール†

周波数をフィルタリングするためにBPF2モジュールを使った。
BPF2 Wizardを使うと、ピーク周波数やバンド幅などを入力するだけで適当なCの値を算出してくれる。
しかし、ピーク周波数1k[Hz]のフィルタを設計したのに実測したら20k[Hz]あたりにピークがあった。
ピーク周波数500[Hz]の場合では8k[Hz]あたりにピークがあった。
現在原因は不明。

↑

6月25日(月) - AGNDを出力する†

圧電素子のベースラインをAGNDにするために、PSoCのピンからAGNDを出したくなった。
AGNDを入力したGain=0[db]のPGAを使うことで実現できるが、アナログブロックを1個消費してしまう。
しかし、レジスタを少しいじるとアナログブロックを消費せずに（厳密には併用的に）AGNDを外部へ出力することができる。

アナログブロックからの出力は、①他のアナログブロックに接続する線と②アナログバスに接続する線がある。
そこで、①で通常（PGAやCOMPなど）の出力をしつつ、②からAGNDを出力する。
(1)ブロックを起動する。
　PGAなどを置いている場合はStart()のAPIを呼ぶ。
　もしくはレジスタをいじって起動させる。
(2)ブロック内部のMUXの選択を変更する。
　MUXのレジスタを変更する。
　ACBxxCR2 |= 0b00010100;
　ACBxxCR2 &= 0b11110111;
詳しくは「はじめてのPSoCマイコン」（桑野雅彦、CQ出版社）のp.102を参照。

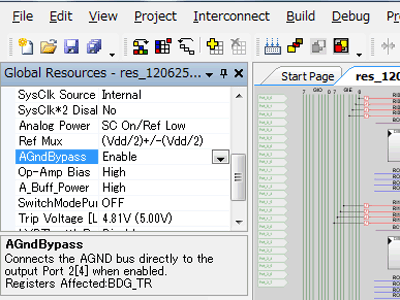

実は29466にはAGNDをPort2_4から出すという便利設定があった。


これ使うとすぐできる。

↑

5月24日(木) - 音波遅延実験†

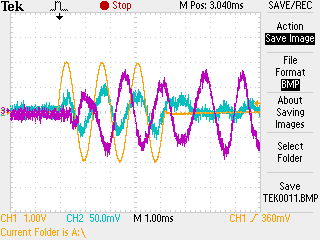

■遅延無し（音源の直上にセンサを置いた場合） 黄 : ファンクションジェネレータ出力
青 : アンプ出力
紫 : センサ出力

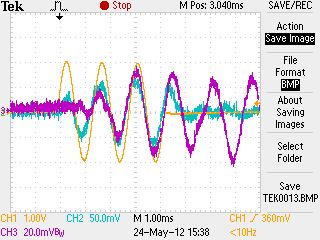

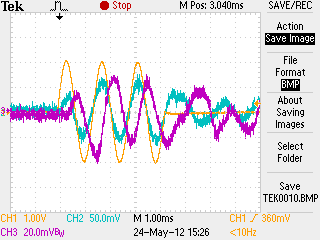

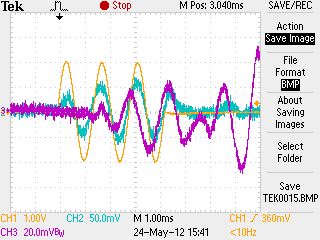

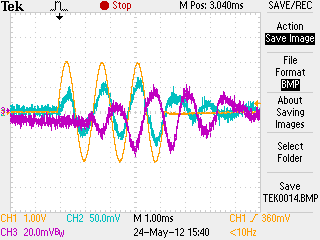

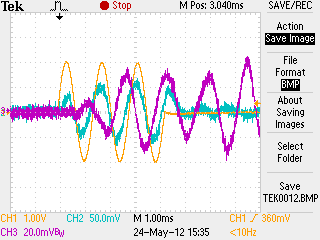

■遅延あり 黄 : アンプ出力
青 : 直上のセンサ出力
紫 : 遠方のセンサ出力
□5cm


□10cm


□15cm


□20cm


□25cm


□30cm

↑

5月23日(水) - ファンクションジェネレータで信号生成†

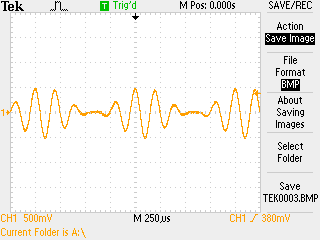

■AM信号 [#d6ead835]


(1)搬送波の周波数や振幅などを選択
(2)[Shift] + [AM] : AMイネーブルにする
(3)[Shift] + [Recall Menu] : AM変調のオプションメニュー
(4)"AM Shape"を選択し[↓]
(5)変調波の選択（正弦波や三角波など）
(6)[Enter]
(7)[Shift]+[Freq] : 変調波の周波数を選択

■バースト信号 [#b03f8380]


(1)バースト波形の周波数や振幅などを選択
(2)[Shift] + [Burst] : バーストをイネーブルにする
(3)[Shift] + [Recall Menu] : バーストのオプションメニュー
(4)"Burst Count"を選択し[↓]
(5)バースト時の周期数を選択
(6)[Enter]
(7)[Shift] + [Recall Menu] : バーストのオプションメニュー
(8)"Burst Rate"を選択し[↓]
(9)バーストの周波数を選択
(10)[Enter]

↑

5月11日(金) - Phenitecチップ試作†

■インバータバッファ回路図
■インバータレイアウト
■行デコーダ・列セレクタレイアウト
