去年度のものを過去ログに移転して、ココを今年度版にしてみた。
wikiの何たるか、意義や使い方が、一年使ってみて掴めたと思う。
さて、マイコンぺ#2に向けて長らく暖めてた（放置してたとも言う）ネタはあるので、
まずは実現できそうかというところから着手してみる。
チップLEDはじめました。
思ったより難しかった。
これをこうして・・・
さらにこうして・・・
意外といけそう！
ということで、今回考えているネタは多層LEDアクリル板です。
（ざっと調べた感じ、あんまりやってる例がない？
少なくともニコ動にはこのネタはなかったような？）
思ったよりも隣の層に光は届かないみたいですね。
各辺とLED周りをしっかりと鏡面風のテープ（何て言うんだろう？）で
囲ってしまえばだいぶいい感じに多層に出来そうです。
まずはこっち側から作る予定。彫刻に対するモチベーション高。
今後もLEDアクリル板の可能性を追求し続けます。
良く考えたらきれいなアクリル板を持ってきてなかったので、
先にマイコンとかの方から用意することにした。
と、思ったら、新年度になってPCを変えていたので、
まったく開発環境を持っていなかったことに気づくorz
とりあえずPSoCの開発環境を整えなおした。
LEDのモジュールを置いて、ポートを合わせて、
LED_1_On();をしてみても光らないなーと。
電源を供給した瞬間には僅かに光っているから、
LEDが壊れてるわけでも、向きの間違いでもなさそうだし、
マイコン自体にもちゃんと電気通ってそうだし、
書きこめてるし、じゃあ何？？？
LED_1_Off();にしてみたら、光った。
と、いうことは・・・
案の定、LED_1のPropertiesのDriveがActive Lowになってた。
あえてした記憶はないけど、プルダウンリストからパッと選んで、
次の項目を目指す急ぎ過ぎて、多分こうなったんだろう。
何となくだけど、PSoC Designerのプルダウンリストは
押して離してから確定までのタイムラグが若干大きい気がする。
（ブラウザ上でアンケートに答えるみたいなごくシンプルなのと比べてだけど）
あんまり焦り過ぎてもいいことはないっぽい。

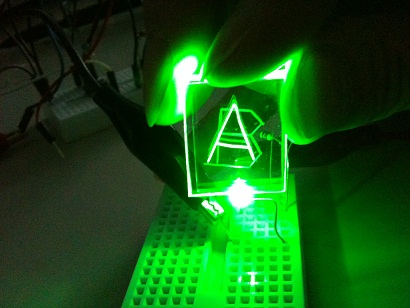

以前、工作室で見付けた3mmアクリル板でも試してみた。
あ（上レイヤー）
い（下レイヤー）
さも上下を入れ替えたかのようで、いい感じ。
とは言っても、いつも使ってる2mmとの違いは特になかった。
割るのが大変なだけで、意味ないかな。
1mmだとチップLEDの光の漏れを防ぐのが難しそうなのと、
テープで巻くときに大変そうなので、やはり2mmかな。
あとやはり工作室で雑に扱われてたので傷も輝いて気になる。
モチベーションが高かったので一気に作ってみた。
とりあえず、プロトタイプ（のプロトタイプ？）が完成！
微調整とかまだだし、仮の部品で、アクリル板もなしだけど、
多層アクリル板LEDパラパラ漫画（仮称）のベースは出来ました。
ボタンを連打するスピードに合わせて切り替わるタイミングも
速くなったり遅くなったりします。16連打できると最高速に。
ひとまずここまで。
