最近さくさく更新してる。ちょっと感動。
さっそく昨日の自分に突っ込み。S-8100BってVssをGNDにつないでもいけるんじゃね？
データシート見たら特に問題ない感じが。ネットで検索したところ普通にGNDにつないでる人もいたのでなんとかなりそう。
今日はLCDの調整にチャレンジ。

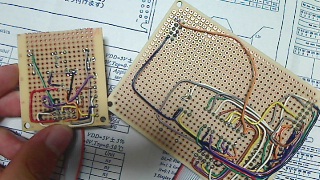

いままでにつくった回路はこんな感じになっていまっする。
日本語(半角カタカナ)の表示に手間取ったのでメモ。
普通に
LCD_1_PrCString("ｱｲｳｴｵ");
とか書いたら、思いっきり文字化けしました。
【必要なヘッダー】
stdio.h
【カタカナ文字列の配列】
char str[ ] = {0xcf, 0xb2, 0xba, 0xdd, 0xcc, 0xde, NULL };
※自分の使っているLCDで「ﾏｲｺﾝﾌﾞ」の文字列となる。
stdio.h をincludeしないとなぜかこの形の配列が宣言できない。イミフ。情報求む。

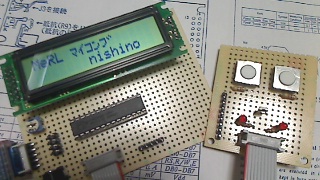

さくっとこのページのタイトル的なモノを作ってみたのでソースあげ。
#include <m8c.h> // part specific constants and macros
#include <stdio.h>
#include "PSoCAPI.h" // PSoC API definitions for all User Modules
void main(void)
{
// Insert your main routine code here.
char str[ ] = {0xcf, 0xb2, 0xba, 0xdd, 0xcc, 0xde, NULL }; //文字列「ﾏｲｺﾝﾌﾞ」の宣言
LCD_1_Start();
LCD_1_Position(0,0); //LCDの文字列の始点を決定
LCD_1_PrCString("MeRL ");
LCD_1_PrString(str); //上の命令と合わせて「MeRL ﾏｲｺﾝﾌﾞ」と表示される
LCD_1_Position(1,7);
LCD_1_PrCString("nishino");
}
もうマイコンペの期限が来てもうた。
そこでバーサライタ作ってたけど、距離センサー手に入ったのが今日です。
とりあえずいつものやっておこうか。
orz
画像張りテスト。
できた。MiniProgでPSoCに書き込むため、最低限必要な配線の対応図です。
『はじめてのPSoCマイコン』の温度計を作成しようと思ったら大学にLM35ないじゃんorz
というわけで、S-8100Bで代用する方法を考える。
LM35がVs/Vout/GNDであるのに対し、S-8100BはVdd/Vss/Vout
GNDの場所をVssに変更してP0[7]に対応させる。あとはテキトーに説明書見ながら配線すればおｋな気がする。
というか、リファレンス電圧いるけどPSoCで出せるの？とか思ったら普通に出せるのね。
PSoCからリファレンス電圧を出す方法→ここ
てか、本のコラムページに2ページまるまる書いてあった。
ACBブロックはアナログ・バス出力しないときはリファレンス電圧出せる。そうなのか！スゴス。全然PSoC使いこなしてないですねorz
俺の脳みそではプルアップ抵抗（S-8100BのCMOS出力バッファの出力インビータンスが高いらしい）がいるかどうかぶっちゃけ分からん。いるなら後で実装。
誰か作ったことある人情報お願いします。
ここより、あんまりマイコンに関係ないメモ。
F5 Networks VPN ClientとUT-VPNサーバを共有したいフォルダのあるパソコンに入れると、
金沢大学内でも、結構簡単に家のPCとWindows標準のファイル共有ができる。
【仕組み】
| F5 Networks VPN Client | 金沢大学内LANと家PCをVPN接続 |
| UT-VPN | 金大のプライベートＩＰを取得できればこっちのもの。学内ルータをVPN接続でさらに飛び越える |
仮想化してあるＤＶＤを学校で見ようとかしちゃ…回線に負担がかかるのでやめたほうがいいと思われ。どのみち、軽くないと回線速度的にカクカクになるだろうし。
用法・用量を守って正しくお使いください。
トラックに当て逃げ？されて死ぬかと思った。
正確には5ｍ先で停止後、中からパンチパーマのおっさんが出てきて「テメェ！さっきウィンカーｒｙ」
現実ヤバい。俺の心がブロークン。先生！涙で曇って基板が見えません！
それはさておき、すっかり忘れてたマイコンペ。七月中のいつだろ？と思ってみたら明後日だったorz
…間に合うのか？
取りあえず、半固定抵抗を手に入れた俺は、嫌な現実を忘れてLCDの実装をしていた。
『はじめてのPSoCマイコン』やり始めたばっかりだけど、ホント凄いぞPSoC。
方形波をバンド・パス・フィルタを通して正弦波をつくる（方形波をフーリエ変換すると奇数次の高周波の和になるので）わけだが、スイッチト・キャパシタ・フィルタがPSoCだけで実装できる！
つまり、PSoCさえあれば正弦波出せる。ＳＵＧＥＥＥＥＥ
でも、家にオシロがないので実装したけど波の形見れないorz
そしてアマゾンで頼んだPCカメラがやっと届いた。これでOpenCVとPTAM使ってアザミちゃんを金沢大学に…
P0[0]からポートがあるの忘れてた。
接続コネクタの足を一個ずらさないと…。
ところで画像を張ってみるテスト。
…出来なかったorz
悲しすぎるのでチラシの裏。
最近のマイブームはWizardry。
ヤバイ。Wizardryヤバイ。まじでヤバイよ、マジヤバイ。
Wizardryヤバイヤバイ。
まず古い。もう古いなんてもんじゃｒｙ…と書き出しそうなほど。
PS3版WizardryはPS3の性能を無駄にしまっくてるシンプルさ。
やばいこのままだと二次元に乗っ取られる。俺の現実が二次元に乗っ取られる！
ヤバイ。むしろ、俺がヤバい。激安で売られてるアマガミの前で本気で悩んだりし始めるかもしれない。
アルトネリコ３を買うか悩んでる高校生の横で、ホワイトアルバムを平然とレジに持っていくサラリーマンくらいヤバい。その横に俺も加わって世界のダメ縮図を作ればいいんですね分かります。
果たして俺が夢を見て二次元になったのか、あるいは二次元が夢を見て俺になっているのか。我ながら意味が分からない。
この前の半田の続きをやり始めたら半固定抵抗(10KΩ)を頂き損ねていたことが判明。
というか、画像張る気まんまんでやり始めたが、いつまでたっても先輩に管理者パスワード聞けない。来週こそ合えるはず。
XRESは外部リセット（external reset)の略だとさっき知った。
基盤基板さくさく組んで画像上げようと思ったら管理者パスワードだと…！？
orz
久しぶりに半田付けしたらイモすぎてフイタｗこまけぇこたぁいｒｙ
小松原先輩のような半田超絶技巧に挑戦するしかないのか…。
ＢＴライブラリの作成に行き詰ったので改訂 はじめてのPSoCマイコンを買って試してみることに。
…秋田先生いないじゃんorz
というわけで、先輩から基盤を借りて試してみた。のっけからポート番号を勘違いして躓く。しかし、PSoCフリーダム過ぎる。パーツ少なっ！っていうのが本音でした。
Google Apps Education Editionにstu.kanazawa-u.ac.jpがあることが判明。
金沢大学で誰か何かやってるのか！と思ってさっそく登録。
…ん？三人………。
何もないですねハイ。俺も含めて三人とか悲しす。
あー、と思ってアカウント削除しようかと思ったら管理者権限がないとできないとな！？
しかも管理者誰か分からねぇｗ 俺m9(^Д^)ﾌﾟｷﾞｬｰ
…そんなわけで、Technical notesというサイトを腹いせに開設。
気になるバイオ関連の情報とかマイコンに関係ないプログラム解析技術とか載せてく予定。完全に蛇足。
もちろんGoogle Apps Education Editionのstu.kanazawa-u.ac.jpドメインに登録した人だけ見れる予定。三人とか寂しすぎるだろorz
みんなGoogle教のGoogle信者になればいいと思うよ。思うよ！
そして管理者の人連絡下さい…というかもっと機能充実させてくれorz
見つけたサンプルが素晴らしいのでそのまま公開したい衝動に駆られる。
けれど、後学のためとか著作権とかあるので、我慢して泣きながらガリガリ書く。
昨日の俺が公開するとか言っちゃったのでやるしかない。
激しく公開。いや、激しく後悔。
テストも近いので時間かかるんだぜ。急いでる人は参考にしたリンクから飛んで自分の目で確かめてください。いや、ホント。
水面下でAZAMI計画が進行中…。進歩状況2％。
Bluetoothデバイス間通信を開発をするための準備ができたので予告。
これ書かないとまとめるの面倒になりそうな気がするので。
もしかしたら801.11nのアドホック通信に鞍替えするかもしれない。
どっちにしろBluetoothでOPPプロファイルを使った通信やwiiリモコンと繋ぐ？サンプルぐらいは載せるので期待してて下さい。頑張れよ俺。
頑張って…C#とC++とJAVAでサンプルは書くけれど、本格的な開発はJAVA上になりそう…。
komatsubaraさんの『WiiRemoteでGoogleEarthを遊んでみた』を見て黒歴史を思い出した。
そのころはここのサンプルくらいしか知らなかったので、メガネのふちに赤外線LEDを(電源はボタン電池)で取り付けるアクセサリを作って疑似3D液晶＋mmviewerで若気の至りに挑戦していた。
（完全にこの動画とこの動画のパクリです）
そしてメタセコの作業用にこんな感じのプラグインを作ろうとして挫折。
絶望した俺は拡張現実という名の2.5次元に逃げるため、HandyAR（マーカーレスで手のトラッキングができる）を使ってイリュー（省略されました・・全てを読むにはここを押してください）
リアルタイムレンタリング（第２版）の本には本当にお世話になった。リアルタイムレンタリングと書いてあるけれど、3D技術について1から10まで教えてくれるすごい本。
,. "ﾞヽ. ,. "¨ﾞヽ
i. r‐ ､,. '''"¨￣￣¨丶、r.‐､. i
ﾞ､ .>'´ __ ヽ､' .ﾉ
/ ´￣｀ '¨¨¨ﾞヽ ヽ'
. / ● ● ﾞ､
. ,' ＿ ', 変態じゃないよ！
. i i´ ヽ i 仮に変態だとしても
i _＿...＞-､‐'" ,' 変態という名の紳士だよ
.. ',／ 、 _ハ､＿... /
/ ､ 丶‐''"-ﾆﾆ´ ／
./ ヽノ ／
-､__ノヽ､‐- --‐‐'''" ＼
生協パソコンにVS2005入ってると思ったらリモートデバッグしか入ってないじゃないかorz
SP１統合パッケージを作ったが時間かかりすぎｗ手順まとめたんで誰か詰まった人は参考にしてみてください。けど、JAVE使いならEclipseだしVS使うにしてももう2010使うか…。Chromeブラウザの開発するなら別だが。
とにかく開発が可能になったんでBluetoothの情報をまとめ中…。
とりあえずマイコン作業環境を整えてみた。
回路設計 ：TINA for Windows ver7.0.26.16 SF(Japanese Book Version) PSocツール：PSoC Designer
Pukiwikiって標準で#regionとか表組み自体の位置移動とかできないのかorz
iPod 5G 80GBとxperia X10で無線通信とかできればいいなぁ…。
とりあえず妄想垂れ流しで構想を練る。
【動機】
Xperiaの容量が1GB+16GBなのでぶっちゃけ十分な気がしないでもないが…iPodが80GBもあるんだったら外部ストレージとして使ってみたい。ネトラジを保存して聞くためならきっと80GBくらいはいるのでそういうことにしよう。
え？Media Go？普通の人はみんなiTuneしか使ってないんだぜ…。
【構想】
USB接続…Xperiaにホスト機能ないorz
無線LAN接続…学校の無線LANの接続方式がIEEE802.1x。OS的には対応しててもXperiaが対応してNEEEE。iPhoneじゃない俺涙目（SONY対応してくれ！もしくは大学がWPA-EPAにしてくれorz）
…Bluetoothしか残ってないじゃないか。
…Bluetoothしか残ってないじゃないか。（大事なことなので二回ｒｙ
【大まかな手順の妄想】
iPodのDockにBT通信モジュール差し込む
↓
PSoCから大宇宙の意思をDockに送る。
↓
iPodをAiR(AdvancediPodRemote)モードで起動
↓
BTでiphoneとXperiaがシリアル通信
↓
Xperiaから操作（mp3タグ情報とかも受け取る）
↓
Xperia or iPodで音楽再生。
ついでにXperiaから日本語で曲名検索とかできればなお良し。
（Xperia内に曲リストを作成して検索→曲の絶対番号指定でできそうな気が…？）
【完全なる妄想】
ファイルストレージとして使うにはiPodLinux上にBTのファイル送信機能つけてシリアル叩けばできる雰囲気が醸し出されるような気もしないでもない。卒業論文でもないのにそこまでできる気がしない。というかiPodLinuxはアップル的にOKなのだろうか。黒いネズミに消されるくらいやばいんでないだろうか。
【直面しそうな問題】
・通信速度
・バッテリーの持ち
・技術不足
・やる気の枯渇
