次のマイコンペor展示イベントに向けて、何かないかなーとしばらく考えてたけど、
ふと新しいのが思い付いたので、ちょっとだけ形にしようとしてみたら、
二転三転して雲行きが怪しくなってきた。

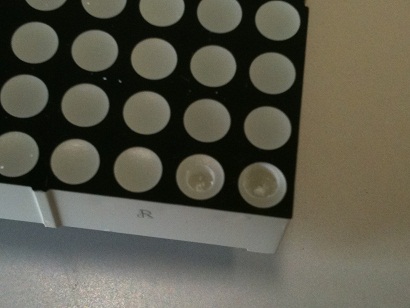

マトリクスLEDの中身はどうなってるんだろう、ということでドリルで削ってってみる。
表面だけ殻があって、中は空洞で、底にチップLEDがあるのかと思っていたけど、
掘り進んでいくと、隙間はなくてプラスチック系のものでチップLEDから表面まで
満たされていることが判明。あと2〜3mm程度と意外と深さがある。
そのため、チップLEDをむき出しにすることはほぼ不可能。
（丁寧に掘っていっても、出るか出ないかの瀬戸際で壊してしまう）
↑メモ：画像あとで追加
アクリル板ばっかりも難なので、棒で何かしようと思ってて、
大量に制御しようと思ったらダイナミック駆動か？ということで、
作るよりマトリクスLEDを流用した方が安いし早いんじゃないかなーっていう思い付き。
思い付いたところで調べてみたけど、マトリクスLEDを改造したり
そもそも分解したりっていう例が見付からなかった。なら尚更やってみよう。

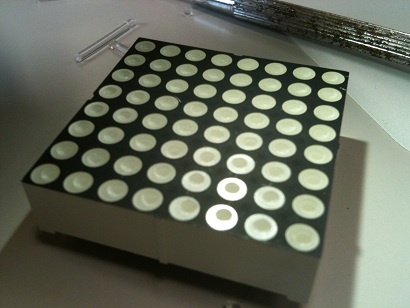

手元にあったアクリル棒と同じ径のドリルで穴を全部にあけてみた図。
（水ぶくれが出来るので手袋は必須だと思った）
これにアクリル棒を刺してそこから何か・・・と思ったが、
一つの点に対して、棒が小さいため漏れる光が多過ぎて暗過ぎる。

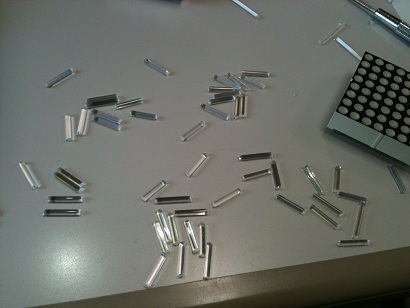

長めだと光の届き具合に無理があったので、とりあえず1〜1.5cm程度でぶつ切りを作る。
（持ってた棒が70cmほどだったという都合もある）
全部刺してみるが、すごく光が漏れて、一本一本が独立した感じが弱い。
白ホットボンドで固定がてら隙間を埋めたら大丈夫かと思ったが、
意外と透過するようで、かなり厚く塗り固めて、ようやく光があんまり漏れなくなった。
そしてマトリクスLED改（怪）が完成・・・
↑メモ：画像あとで追加
作りながら使い道を考えてたけど、当初やろうと思ってたことと逸れてきた。
マトリクスLEDの点のサイズと同じ径のアクリル棒ならいい感じに光が届かないかな？
それか全く他のネタで行こうか・・・
とりあえず、コイツを使ってひとつ仕上げたいと思う。
去年度のものを過去ログに移転して、ココを今年度版にしてみた。
wikiの何たるか、意義や使い方が、一年使ってみて掴めたと思う。
さて、マイコンぺ#2に向けて長らく暖めてた（放置してたとも言う）ネタはあるので、
まずは実現できそうかというところから着手してみる。
チップLEDはじめました。
思ったより難しかった。
これをこうして・・・
さらにこうして・・・
意外といけそう！
ということで、今回考えているネタは多層LEDアクリル板です。
（ざっと調べた感じ、あんまりやってる例がない？
少なくともニコ動にはこのネタはなかったような？）
思ったよりも隣の層に光は届かないみたいですね。
各辺とLED周りをしっかりと鏡面風のテープ（何て言うんだろう？）で
囲ってしまえばだいぶいい感じに多層に出来そうです。
まずはこっち側から作る予定。彫刻に対するモチベーション高。
今後もLEDアクリル板の可能性を追求し続けます。
良く考えたらきれいなアクリル板を持ってきてなかったので、
先にマイコンとかの方から用意することにした。
と、思ったら、新年度になってPCを変えていたので、
まったく開発環境を持っていなかったことに気づくorz
とりあえずPSoCの開発環境を整えなおした。
LEDのモジュールを置いて、ポートを合わせて、
LED_1_On();をしてみても光らないなーと。
電源を供給した瞬間には僅かに光っているから、
LEDが壊れてるわけでも、向きの間違いでもなさそうだし、
マイコン自体にもちゃんと電気通ってそうだし、
書きこめてるし、じゃあ何？？？
LED_1_Off();にしてみたら、光った。
と、いうことは・・・
案の定、LED_1のPropertiesのDriveがActive Lowになってた。
あえてした記憶はないけど、プルダウンリストからパッと選んで、
次の項目を目指す急ぎ過ぎて、多分こうなったんだろう。
何となくだけど、PSoC Designerのプルダウンリストは
押して離してから確定までのタイムラグが若干大きい気がする。
（ブラウザ上でアンケートに答えるみたいなごくシンプルなのと比べてだけど）
あんまり焦り過ぎてもいいことはないっぽい。
以前、工作室で見付けた3mmアクリル板でも試してみた。
あ（上レイヤー）
い（下レイヤー）
さも上下を入れ替えたかのようで、いい感じ。
とは言っても、いつも使ってる2mmとの違いは特になかった。
割るのが大変なだけで、意味ないかな。
1mmだとチップLEDの光の漏れを防ぐのが難しそうなのと、
テープで巻くときに大変そうなので、やはり2mmかな。
あとやはり工作室で雑に扱われてたので傷も輝いて気になる。
モチベーションが高かったので一気に作ってみた。
とりあえず、プロトタイプ（のプロトタイプ？）が完成！
微調整とかまだだし、仮の部品で、アクリル板もなしだけど、
多層アクリル板LEDパラパラ漫画（仮称）のベースは出来ました。
ボタンを連打するスピードに合わせて切り替わるタイミングも
速くなったり遅くなったりします。16連打できると最高速に。
ひとまずここまで。
基板上の配置を考えてたんだけど、今のところこんな感じ。
スイッチがデカイのつけるor複数種つけるで、
アクリル板は今回は小さめ、厚さは2mm*5層、
LEDを仕込んだ後は完全に固めてしまうつもり。
電池ボックスを土台兼電池でも使えるように、で全部を一塊に。
（当初はとにかく小さく！と考えていたけど方向転換）
持ち運びとか触る時に気を遣わなくていい＆ポータブル（？）ってのもコンセプトにしたい。
マイコンペ#1のやつはめちゃくちゃ気を遣わないといけなかったのでorz
